(54) Устройство для санации гнойных полостей
Полезная модель относится к медицинской технике, в частности, к устройству для санации биологических объектов и предназначено для применения в хирургии при санации полостей, обработки инфицированных ран в целях профилактики развития инфекции.
Известен хирургический ультразвуковой аппарат УРСК-7Н-22, выпускаемый серийно. Аппарат предназначен для санации полостей с использованием ультразвуковых колебаний путем озвучивания промывного раствора с передачей колебаний на инфицированные ткани. Ультразвуковой инструмент состоит из корпуса, наконечника с распылителем и узла крепления инструмента к акустическому узлу аппарата (1).
Озвучивание ультразвуковым инструментом может производиться при условии касания рабочей частью инструмента промывного раствора с передачей колебаний на инфицированную ткань. При обработке желательно, чтобы между торцом инструмента и поверхностью обрабатываемого участка выдерживалось расстояние в пределах от 1 до 2 мм, но обработка должна производиться без касания рабочим окончанием ультразвукового инструмента раневой поверхности с постоянным поступлением промывного раствора на рабочую часть ультразвукового инструмента. Соблюдение этого условия проблематично при санации брюшной полости по имеющейся технологии, так как она не предусматривает постоянную подачу промывного раствора на рабочую часть ультразвукового инструмента. В этом случае озвучивание промывного раствора и инфицированных тканей происходит при погружении ультразвукового инструмента в образовавшемся углублении с промывным раствором.
Известно устройство для санации гнойных полостей, содержащее насадку с подводящим и отводящим трубопроводами промывного раствора, распылитель с отверстиями, закрепленный на торце насадки и узел крепления насадки (2). Использование этого устройства в медицинской практике не предусматривает применение ультразвуковых колебаний при санации биологических объектов и гнойных полостей. Это устройство принято в качестве прототипа при формулировании предмета полезной модели.
Предлагаемой полезной моделью решается задача расширения технологических возможностей устройства при санации и обработке инфицированных ран за счет использования ультразвука, а также исключается травмирование инфицированных тканей в процессе работы ультразвуковым инструментом и возможность обработки инфицированных тканей озвученным промывным раствором во всех измерениях. Для достижения указанного технического результата устройство для санации гнойных полостей, содержащее насадку, подводящий и отводящий трубопроводы промывного раствора, распылитель с отверстиями, расположенный на торце насадки и узел крепления, характеризуется тем, что оно снабжено ультразвуковым инструментом, расположенным по оси насадки, рабочая часть которого обращена к внутренней поверхности распылителя и сообщается с подводящим трубопроводом через кольцевую проточку и через отверстия в корпусе инструмента, а отводящий трубопровод сообщается с открытой в строну распылителя кольцевой полостью, охватывающей кольцевую проточку.

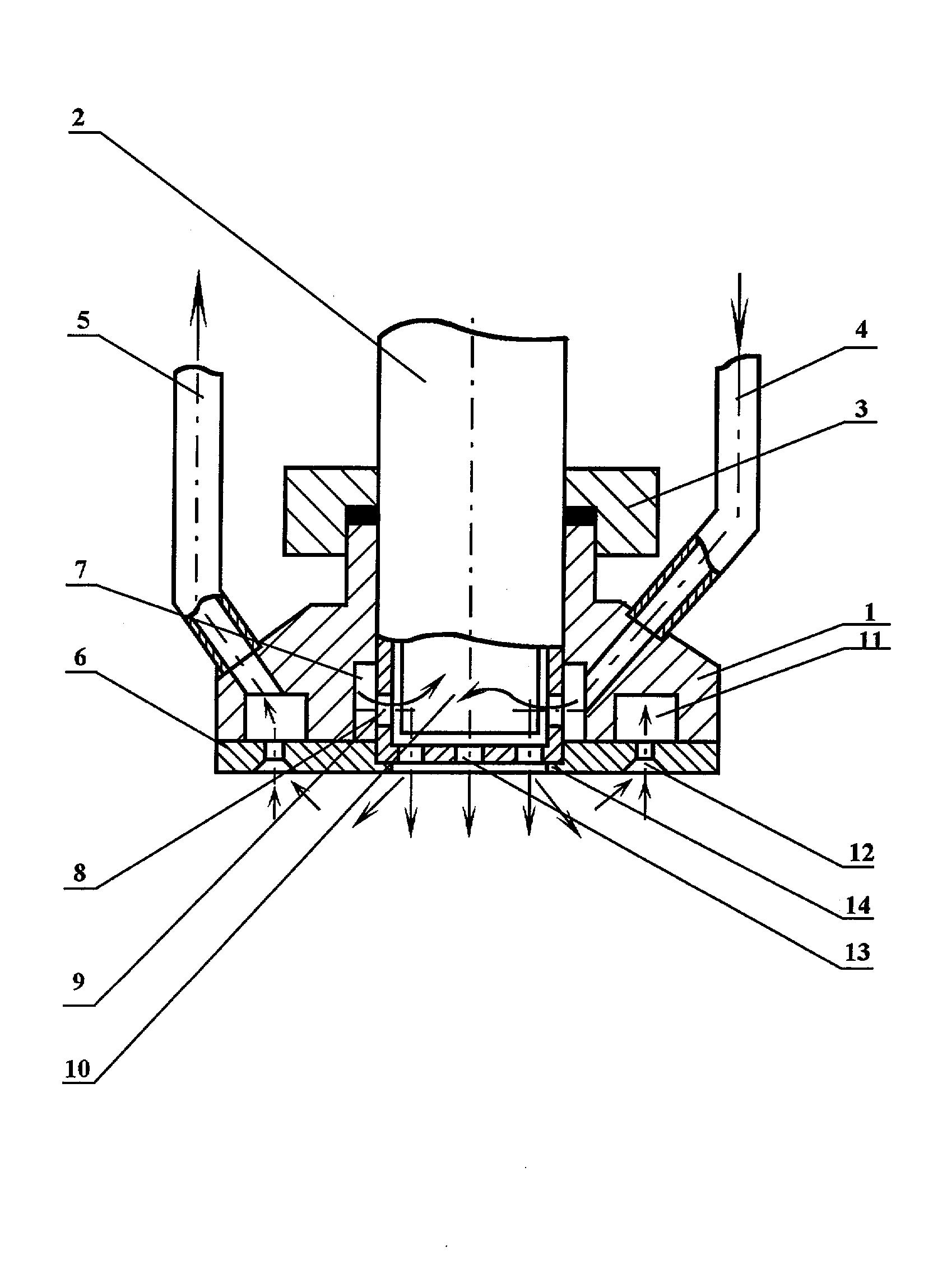

На фиг. показан продольный разрез устройства.
Устройство для санации ГП
Устройство для санации гнойных полостей состоит из корпуса 1, ультразвукового излучателя 2, закрепленного в корпусе 1 с помощью гайки 3, трубопроводов 4, 5 для подвода и отвода промывного раствора, распылителя 6.
В корпусе 1 выполнена кольцевая проточка 7, с открытой полостью 8 сообщающейся с трубопроводом 4 для подвода промывного раствора. Открытая полость 8 проточки 7 сообщается через отверстие 9 в корпусе излучателя 2 с рабочей частью 10 излучателя 2. Рабочая часть 10 излучателя 2 обращена к внутренней поверхности распылителя 6. Отводящий трубопровод 5 сообщается с кольцевой полостью 11, охватывающей кольцевую проточку 7. В дне кольцевой полости 11 распылителя 6 выполнены отверстия 12 для отсоса отработанной жидкости. В торцевой части корпуса излучателя 2 выполнены отверстия 13.
Устройство работает следующим образом. Ультразвуковой излучатель 2 вставляют в корпус 1 устройства до упора в буртик 14 и фиксируют в этом положении гайкой 3. Промывной раствор подают по трубопроводу 4 в кольцевую проточку 7 и далее через отверстия 9 к рабочей части 10 излучателя 2. Озвученный промывной раствор через отверстия 13 подают в зону операционного поля. Отработанный промывной раствор через отверстия 12 отсасывают в кольцевую полость 11 и далее по трубопроводу 5 выводят наружу, например в специальную емкость (на фиг. не показана).
Предлагаемым устройством, предназначенным для санации и обработки инфицированных ран, решается техническая задача по расширению технологических возможностей устройства за счет использования не только специальных солевых физиологических растворов, но и растворов, озвученных с помощью ультразвукового инструмента, которые также являются эффективным промывным антисептическим средством.
Наличие буртика 14 высотой 1 мм в распылителе 6 обеспечивает минимальный зазор между торцом рабочей части 10 излучателя 2 и поверхностью раневого участка. Управляемая подача промывного раствора через рабочую часть 10 излучателя 2 обеспечивает его поступление в операционное поле в озвученном состоянии с передачей озвучивания на инфицированные ткани.
Формула полезной модели
Устройство для санации гнойных полостей, содержащее насадку с подводящим и отводящим трубопроводами промывного раствора, распылитель с отверстиями, расположенный на торце насадки, и узел крепления, отличающееся тем, что оно снабжено ультразвуковым инструментом, расположенным по оси насадки, рабочая часть которого обращена к внутренней поверхности распылителя и сообщается с подводящим трубопроводом через кольцевую проточку и через отверстия в корпусе ультразвукового инструмента, а отводящий трубопровод сообщается с открытой в сторону распылителя кольцевой полостью, охватывающей кольцевую проточку.
Использованные источники:
- Паспорт на аппарат хирургический ультразвуковой для санации биологических объектов УРСК-7Н-22, 9П3.293.004ПС.
- Полезная модель № 18920 от 09.02.2001 по заявке 2001104005 (прототип).
